TWD 型快速地面沖洗卷盤箱
主要用途
TWD 型快速地面沖洗卷盤箱可廣泛的適用于煤礦、鐵礦、電廠、鋼廠、碼頭等工礦企事業部門的室外道路的沖洗、澆灑以及環境綠化美化和凈化除塵。
結構及其特點

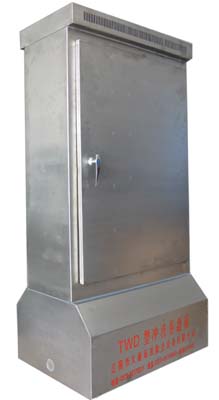

TWD 型快速地面沖洗卷盤箱的箱體為鋼制結構，箱內由閥門、沖洗水槍、膠管及卷盤等組成。
沖洗卷盤箱內膠管纏繞在卷盤裝置上，卷盤除可繞自身中心旋轉，收放膠管外，還可在小于180°的范圍內 作水平自由轉動，靈活操作。膠管端部連接供手工操作的沖洗水槍。
TWD -Ⅰ型沖洗水槍的噴嘴為直射式。
TWD -Ⅱ型沖洗水槍的噴嘴可以調節，既可直射、也可開花。
沖洗卷盤箱體內外表面采用防腐涂裝，箱體外表面顏色可根據用戶要求確定，箱門上配有專用門鎖。
主要技術性能及參數
沖洗卷盤
箱型號 |
膠管 |
沖洗水槍 |
口
徑
(DN) |
工作壓力
(Mpa) |
長
度
(m) |
型
號 |
進口直徑
(DN) |
工作壓力
(Mpa) |
有效射程
(m) |
流
量
(L/min) |
| TWD -Ⅰ型 |
19 |
1 |
15-20 |
QX-1 |
19 |
0.2-0.7 |
6-15 |
40-75 |
| 25 |
1 |
15-20 |
QX-2 |
25 |
0.2-0.7 |
8-20 |
72-142 |
| TWD -Ⅱ型 |
19 |
1 |
15-20 |
QX-1 |
19 |
0.2-0.7 |
6-15 |
40-75 |
| 25 |
1 |
15-20 |
QX-2 |
25 |
0.2-0.7 |
8-20 |
72-142 |
|

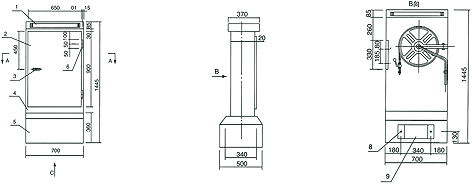

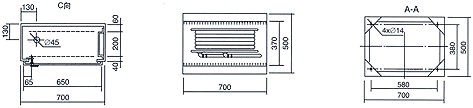

注：1. 箱帽、箱體、箱座之間采用焊接連接，焊縫應平整打磨、支座架焊接位置尺寸可根據需要變動。 2.
焊條采用E43型，焊縫高度3mm。
