TM 型自動卷繞沖洗器
 結構及其特點
TM 型自動卷繞沖洗器外接母管經截止閥與主軸右端DN25接口通入，水流入主軸交換器，引至DN20耐壓橡膠膠管裝置，膠管出口接沖洗水槍。裝在卷筒上的膠管，通過密封盒子內的卷簧張力裝置整齊排列在卷盤內。沖洗水槍可以調節、既可直射，又可開花。無需電源，操作方便、安全。
主要技術性能及參數
| 型號 |
工作壓力
(Mpa) |
膠 管
(mm) |
有效射程
(m) |
流 量
(L/min) |
牽引長度
(m) |
卷盤直徑
(mm) |
主要結
構材料 |
| TM - 1 |
0.2-0.7
|
20 |
8-15 |
40-142 |
15-20 |
420 |
銅、鋁合
金、不銹鋼 |
| TM - 2 |
0.3-1.0 |
25 |
8-20 |
72-142 |
15 |
520 |
不銹鋼 |
|
|
操作說明
打開進水管DN25截止閥，拉出膠管沖洗水槍?zhuān)硗沧詣?dòng)放管拉至任意長度打開沖洗水槍?zhuān)看笮≡陬~定范圍內可調節。
沖洗完畢，拉住沖洗水槍稍減牽引力即可讓膠管慢慢地卷到轉盤上，最后關閉進水截止閥，膠管拉出的牽引力約為3-5Kg左右。
|
|

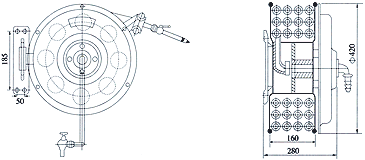

TM - 1 型自動卷繞沖洗器 |
 |
安裝說明：
自動卷繞沖洗器機架底座安裝螺栓孔，將其置于皮帶輸送機架的槽鋼上，再用螺栓固定連接或安裝在墻壁上，接通水源，檢查卷繞方向，即可使用。
注意事項：
開啟時應先打開沖洗水槍?zhuān)缓蟠蜷_(kāi)截止閥。
沖洗完畢必須關閉進水管截止閥。
拆裝或維修后，必須使盒蓋密封，嚴防水、灰塵進入盒內。
|
