主要用途
TW-Ⅱ型噴塑沖洗卷盤箱廣泛用于煤礦、鐵礦、鋼廠、電廠、煤碼頭及礦石碼頭等部門的機房、碼頭、隧道、輸煤廊道、道路等地面的沖洗和兼用消防。

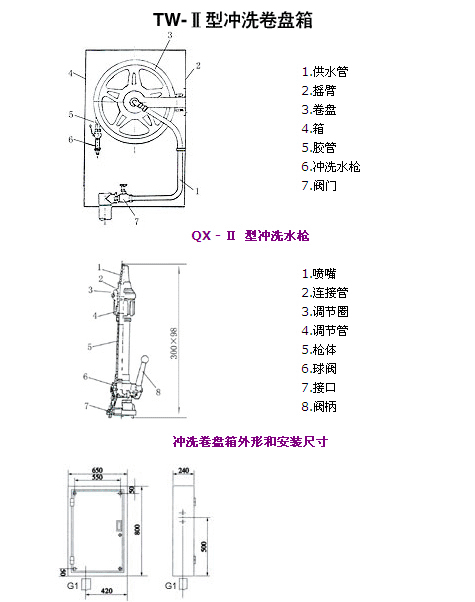

結構特點
TW-Ⅱ型噴塑沖洗卷盤箱門框?yàn)殇撝平Y(jié)構。箱內由閥門、沖洗水槍、膠管、卷盤等組成。
TW-Ⅱ型噴塑沖洗卷盤箱箱內膠管纏繞在卷盤裝置上，卷盤除可繞自身中心旋轉、收放膠管外，還可在小于180°的范圍內作水平自由轉動，操作靈活。膠管端部連接供手工操作的沖水槍。
TW-Ⅰ型沖洗水槍的噴嘴為直射型。
TW-Ⅱ型沖洗水槍的噴嘴可以調節，既可直射、也可開花。
TW-Ⅱ型噴塑沖洗卷盤箱可以嵌墻暗裝，還可以外露明裝，配有專用的門鎖。
主要技術性能及參數
|
沖洗卷盤
箱型號 |
膠管 |
沖洗水槍 |
|
口 徑
(DN) |
工作壓力
(Mpa) |
長 度
(m) |
型 號 |
進口直徑
(DN) |
工作壓力
(Mpa) |
有效射程
(m) |
流 量
(L/min) |
|
TW -Ⅰ型 |
19 |
1 |
15-20 |
QX-1 |
19 |
0.2-0.7 |
6-15 |
40-75 |
|
25 |
1 |
15-20 |
QX-2 |
25 |
0.2-0.7 |
8-20 |
72-142 |
|
TW -Ⅱ型 |
19 |
1 |
15-20 |
QX-1 |
19 |
0.2-0.7 |
6-15 |
40-75 |
|
25 |
1 |
15-20 |
QX-2 |
25 |
0.2-0.7 |
8-20 |
72-142 |
|
TW -Ⅲ型 |
19 |
1 |
15-20 |
QX-1 |
19 |
0.2-0.7 |
6-15 |
40-75 |
|
25 |
1 |
15-20 |
QX-2 |
25 |
0.2-0.7 |
8-20 |
72-142 |
|
